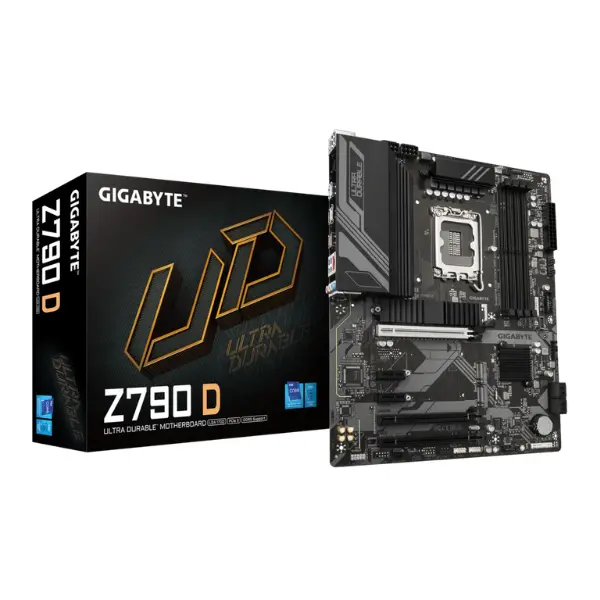

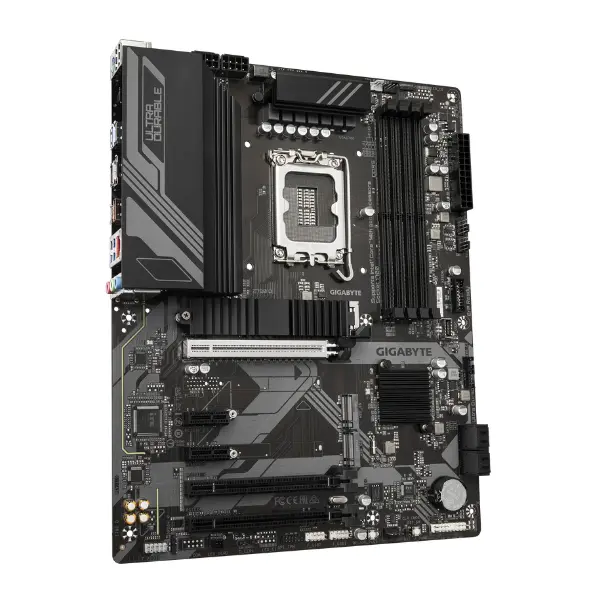

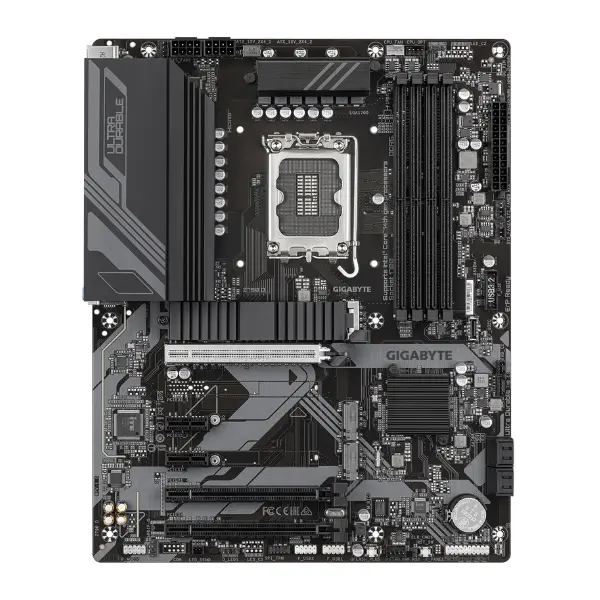

جيجابايت Z790 D ATX مازر بورد

جيجابايت Z790 D - الوصف

مازر بورد ATX DDR5

الطاقة والأداء والاتصال المتقدم

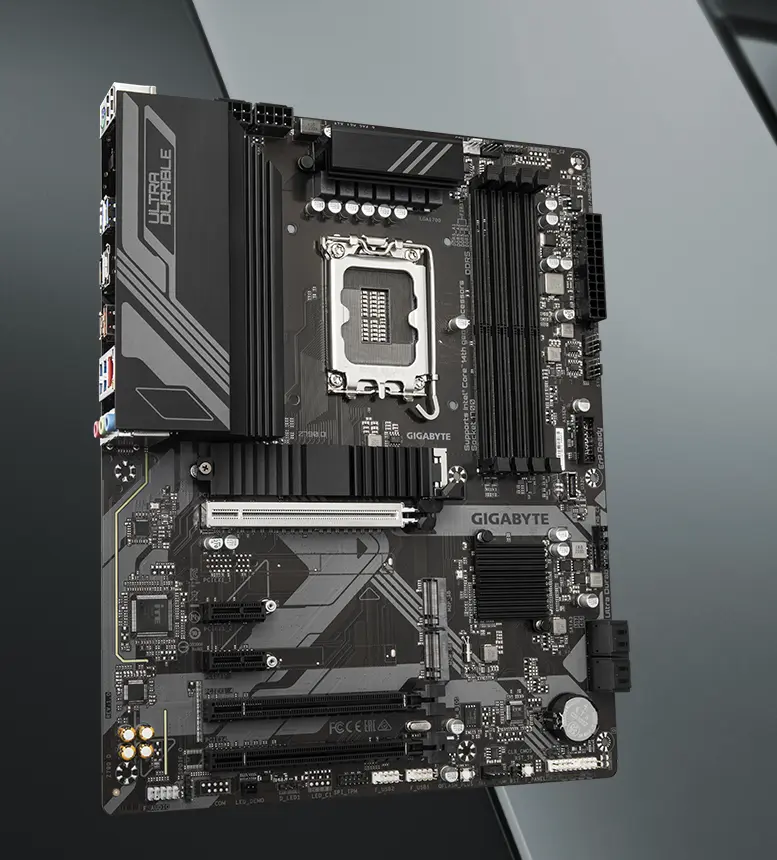

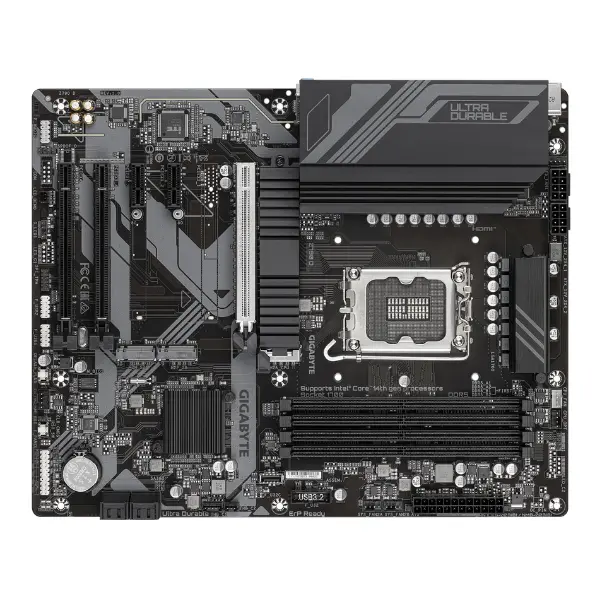

صُممت مازر بورد جيجابايت Z790 D لدعم معالجات انتل كور من الجيل الرابع عشر والثالث عشر والثاني عشر، موفرةً أداءً استثنائيًا بفضل حلها الرقمي المزدوج لوحدة تنظيم الجهد (VRM) 12+1+1 طور. وتتميز بدعم ذاكرة DDR5 ثنائية القناة مع أربع فتحات DIMM متوافقة مع ملفات تعريف XMP 3.0. وللحصول على تخزين عالي السرعة، تتضمن المازر بورد ثلاثة موصلات PCIe 4.0 x4 M.2، بينما يضمن تصميمها الحراري المتطور مع الحماية الحرارية M.2 استقرارًا مثاليًا للطاقة وأداءً مثاليًا لمحرك أقراص الحالة الصلبة (SSD).

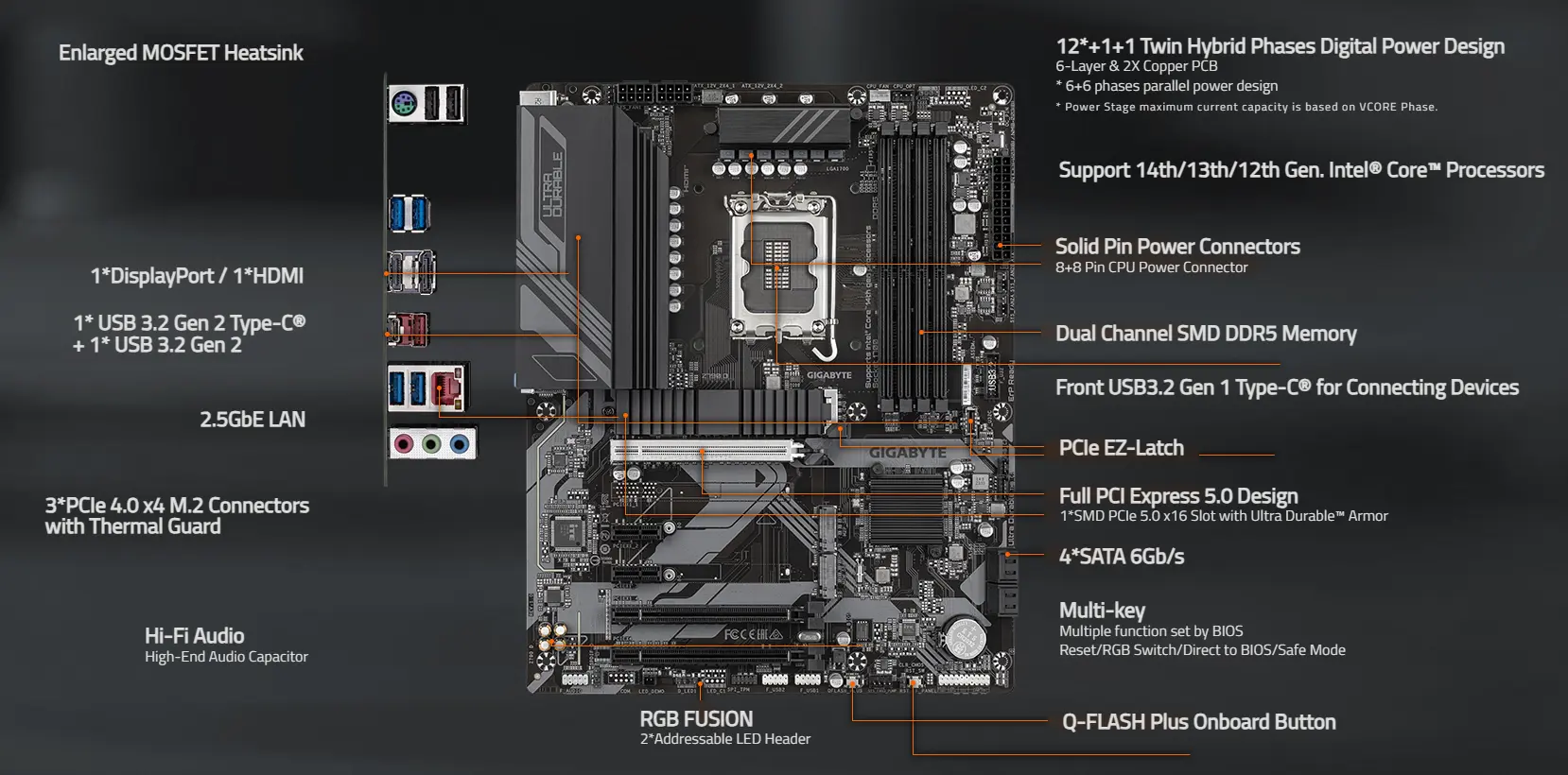

الميزات المتقدمة والتصميم عالي الأداء:

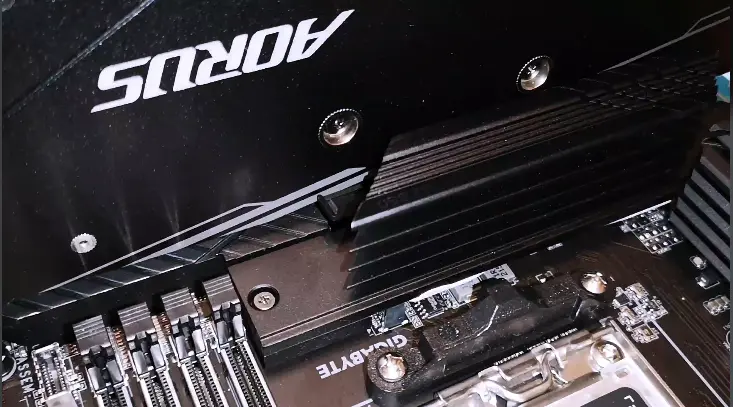

تُقدم مازر بورد جيجابايت الرئيسية Z790 D أداءً قويًا وفعالًا بفضل تصميمها الرقمي الهجين المزدوج 12+1+1، والذي يعتمد على تكوين متوازي 6+6 مراحل ومرحلة طاقة VCORE متينة. صُممت المازر بورد بلوحة مطبوعة من 6 طبقات ونحاس مضاعف لضمان متانة وتبديد حراري أفضل، بالإضافة إلى مشتت حراري موسفت موسع لتحسين إدارة الحرارة.

أداء متين:

تم تصميم المازر بورد GIGABYTE Ultra Durable™ بمكونات متميزة في جميع أنحائها، مما يوفر أداءً من الدرجة الأولى ومنصة موثوقة وطويلة الأمد.

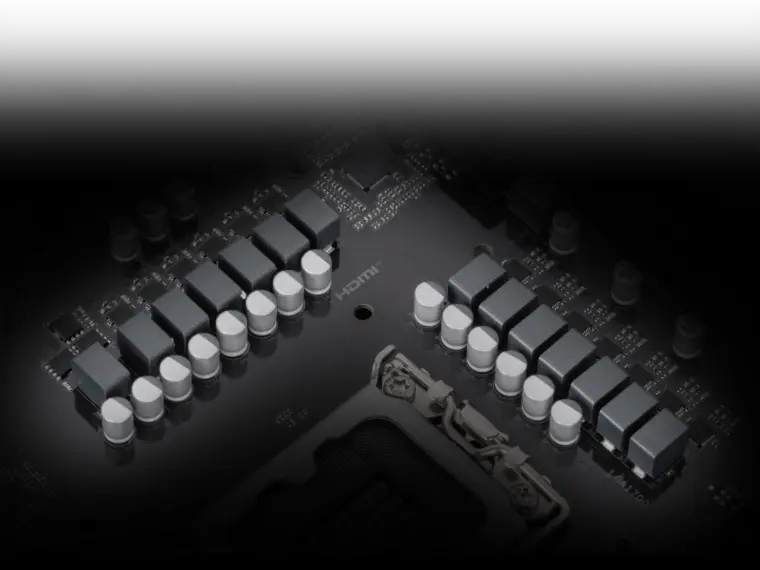

تصميم VRM الرقمي:

يتميز بتصميم VRM متقدم مع مكونات عالية الجودة:

فتح DDR5:

توفر جيجابايت منصة مستقرة تم اختبارها بدقة وتم تصميمها لدفع سرعات ذاكرة DDR5 إلى ما يزيد عن 7600 MT/s*، مما يضمن الحوسبة عالية الأداء والموثوقة.

قد تختلف نتائج رفع تردد التشغيل وتوافق ملف تعريف XMP حسب تكوين النظام. للحصول على أفضل أداء، يُرجى مراجعة القائمة الكاملة لوحدات الذاكرة المعتمدة. قد يختلف توفر الميزات باختلاف طراز المازر بورد.

توجيه الذاكرة المحمية:

يتم توجيه جميع مسارات الذاكرة على طبقات PCB الداخلية، وهي محمية بواسطة مستوى أرضي صلب لتقليل التداخل من مصادر الضوضاء الخارجية.

طوبولوجيا الممانعة المُحسَّنة:

من خلال الضبط الدقيق لأبعاد تتبع الذاكرة وطولها ونمط التوجيه - استنادًا إلى عمليات محاكاة الحوسبة عالية الأداء - يتم تقليل المقاومة الكلية بين وحدة المعالجة المركزية ووحدات الذاكرة، مما يتيح سرعات DDR5 أعلى.

لوحة الدوائر المطبوعة ذات فقدان الإشارة المنخفض:

يتم استخدام مواد PCB عالية الجودة ومنخفضة الخسارة أو متوسطة الخسارة لتقليل تدهور الإشارة وضمان نقل بيانات DDR5 عالية السرعة ومستقرة.

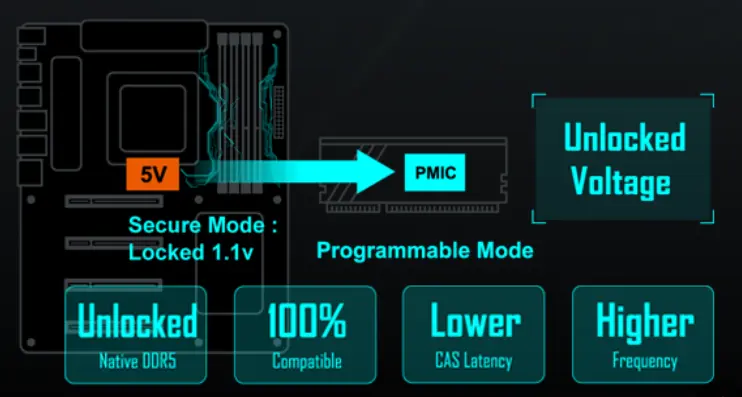

فتح DDR5 الجهد:

يعمل تصميم دائرة DDR5 الخاصة بشركة GIGABYTE على تعزيز أداء ومرونة رفع تردد تشغيل ذاكرة DDR5 من خلال تحويل وحدات DDR5 القياسية (الأصلية) إلى وحدات قابلة للبرمجة، مما يتيح ضبط الجهد الكهربائي بشكل متقدم.

الوضع الآمن:

في الوضع الآمن، توفر المازر بورد مصدر طاقة ثابت بقوة 5 فولت لذاكرة DDR5 الأصلية، بينما توفر وحدة PMIC (دائرة إدارة الطاقة IC) المدمجة خرجًا ثابتًا بقوة 1.1 فولت لشرائح الذاكرة من أجل تشغيل آمن وموثوق.

الميزات الرئيسية:

• يحول PMIC DDR5 الأصلي من الوضع الآمن إلى الوضع القابل للبرمجة، مما يسمح للمستخدمين بضبط جهد الذاكرة عبر نطاق واسع
• يوفر توافقًا واسعًا مع مختلف بائعي PMIC
• قد تختلف إمكانيات رفع تردد التشغيل وفقًا لإعداد الأجهزة المحدد ووحدة الذاكرة المستخدمة.

تحقيق ترددات ذاكرة DDR5 أعلى بسهولة:

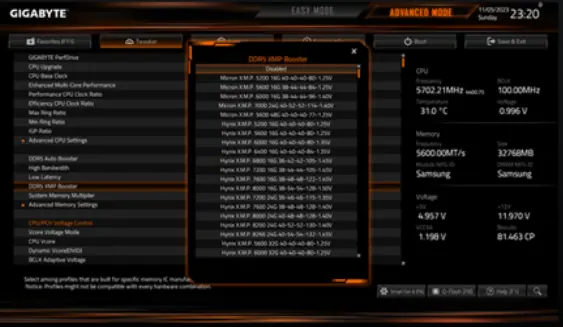

توفر ميزة DDR5 XMP Booster ملفات تعريف مُحسّنة ومُعدّة مسبقًا ومصممة خصيصًا لبائعي ICs وPMIC للذاكرة المحددة، مما يجعل من السهل تعزيز الأداء دون الحاجة إلى ضبط يدوي.

قد تتضمن ترقيات ذاكرة DDR5 رفع تردد التشغيل، وقد تختلف النتائج بناءً على تكوين الأجهزة لديك.

تسريع فوري:

قم بإلغاء قفل أداء الذاكرة المعزز بضغطة زر واحدة - لا يلزم وجود إعدادات معقدة.

الإعداد التلقائي:

يزيل الحاجة إلى ضبط معلمات الذاكرة المتعددة يدويًا مثل سرعة الساعة والجهد والتوقيتات.

رفع تردد التشغيل المبسط:

قم بدفع وحدات الذاكرة Native وXMP 3.0 DDR5 إلى ترددات أعلى بكل سهولة مع استقرار موثوق به.

قاعدة بيانات الملفات الشخصية المتكاملة:

يأتي مزودًا بقاعدة بيانات داخلية للملفات الشخصية المحسّنة مسبقًا لموردي IC للذاكرة المختلفة، مما يضمن التوافق الواسع وضبط الأداء المتسق.

تعزيز أداء DDR5 باستخدام إعدادات الذاكرة القابلة للتخصيص:

باستخدام ملفات تعريف المستخدم XMP 3.0، يمكنك التحكم الكامل في تكوين الذاكرة لديك، مما يسمح لك بضبط الإعدادات وإطلاق العنان لأعلى أداء ممكن لنظامك.

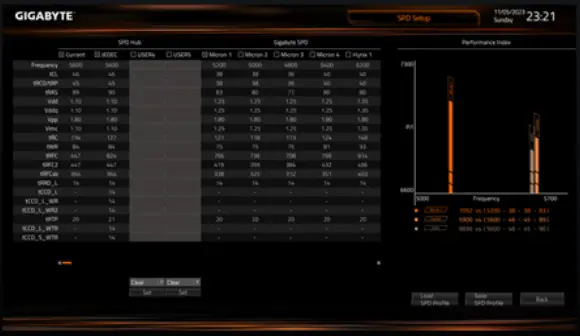

إعادة تعريف SPD والوصول إلى قاعدة البيانات:

خصّص ملفي تعريف SPD فارغين وانقلهما بسهولة بين الأنظمة. كما يمكن استرجاع الملفات التعريفية من قاعدة بيانات متكاملة للإعداد السريع.

أداة محاكاة الأداء:

قم بتقدير أداء الذاكرة بسرعة عن طريق إدخال قيم الساعة والتوقيت المخصصة - وهو أمر مثالي للتخطيط لاستراتيجيات رفع تردد التشغيل.

إدارة الملف الشخصي:

احفظ ملفات تعريف الذاكرة المخصصة وقم بتحميلها لتسهيل مشاركتها أو نسخها احتياطيًا، مما يجعل من السهل تكرار الإعدادات عبر منصات مختلفة.

تحسين وحدات DDR5 غير XMP:

قم بتعزيز تردد ذاكرة DDR5 القياسية (غير القابلة لرفع تردد التشغيل) إلى ما هو أبعد من الحدود الافتراضية لتحسين استجابة النظام.

إعادة تعيين الملف الشخصي بنقرة واحدة:

يمكنك استعادة إعدادات الذاكرة الافتراضية بسهولة بنقرة واحدة، مما يسهل عملية استكشاف الأخطاء وإصلاحها أو إعادة تعيين النظام.

حراري

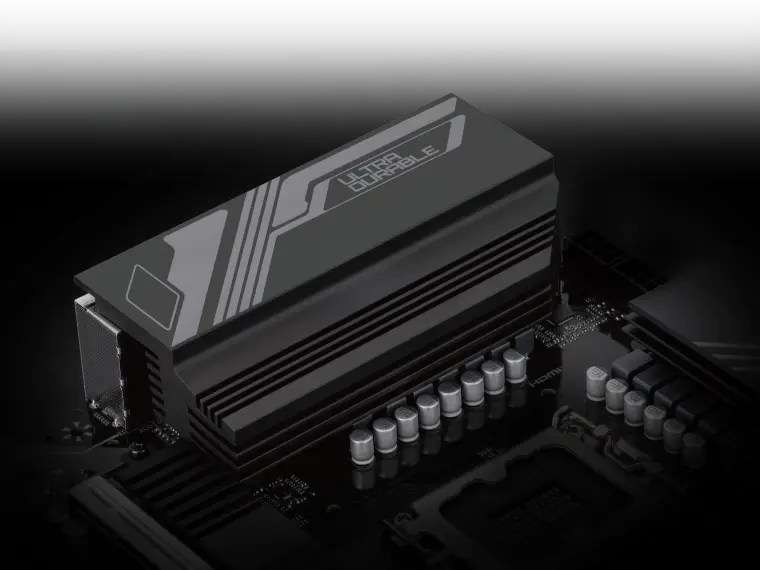

مشتت حراري موسفت موسع

سطح كبير 3 مرات:

يوفر المبدد الحراري مساحة سطح أكبر بثلاث مرات من النماذج القياسية، مما يعزز تبديد الحرارة من MOSFETs لتحسين الإدارة الحرارية.

بناء حقيقي من قطعة واحدة:

صُمم TMOS كمشتت حراري أصلي من قطعة واحدة، مما يوفر سلامة هيكلية وكفاءة حرارية أفضل. وبالمقارنة مع التصاميم متعددة الأجزاء من الشركات المنافسة، فإن هيكله الموحد ومساحة سطحه الموسعة يعززان أداء التبريد بشكل ملحوظ.

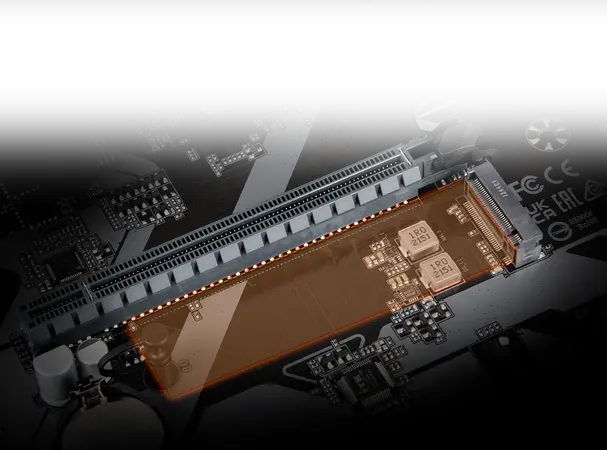

الحماية الحرارية M.2:

يساعد M.2 Thermal Guard على منع اختناق الأداء والاختناقات الناجمة عن محركات أقراص SSD M.2 عالية السرعة من خلال تبديد الحرارة بشكل فعال قبل أن تؤثر على استقرار النظام أو سرعته.

لوحة دارات مطبوعة مكونة من 6 طبقات و2X من النحاس:

يقلل تصميم PCB النحاسي 2X بكفاءة من درجات حرارة المكونات بفضل الموصلية الحرارية العالية والمقاومة الكهربائية المنخفضة، مما يضمن توصيل طاقة أفضل واستقرارًا معززًا للنظام.

الاتصال المستقبلي:

اتصال لا مثيل له يتميز بسرعات نقل بيانات فائقة السرعة عبر شبكات الجيل التالي وحلول التخزين.

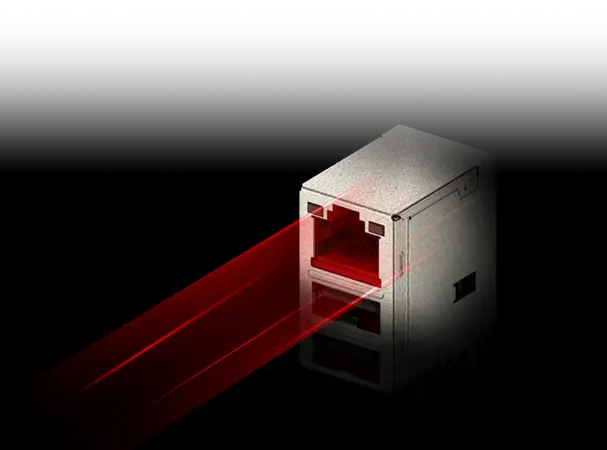

شبكة LAN 2.5GbE:

عزز تجربة الألعاب الخاصة بك باستخدام شبكة LAN 2.5GbE، التي توفر سرعات فائقة، وزمن وصول منخفض للغاية، وأداءً قويًا للغاية لتبقيك متقدمًا على المنافسة وتعزيز جهاز الألعاب الخاص بك.

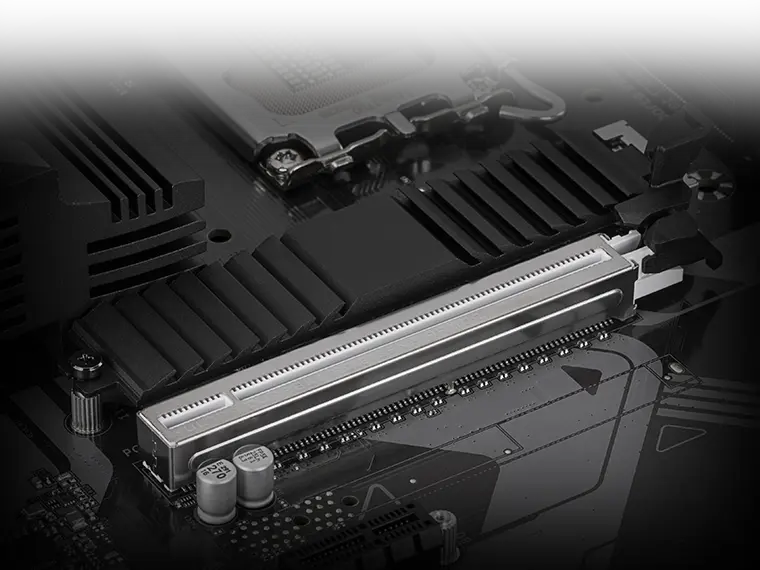

تصميم الأجهزة PCIe 5.0 / 4.0:

تم تجهيز المازر بورد من جيجابايت بفتحة PCIe 5.0 x16 ودعم فتحة PCIe 4.0 M.2، وهي مصممة للتكامل بسلاسة مع أجهزة PCIe 5.0 و4.0، مما يوفر أداءً استثنائيًا.

صوت عالي الدقة:

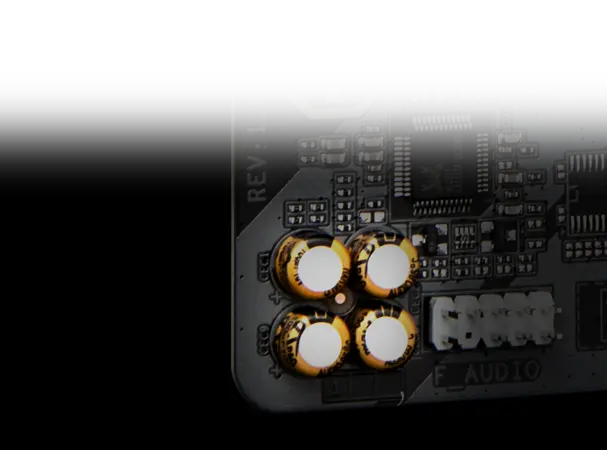

مكثفات الصوت عالية الجودة

تعمل هذه المكثفات المتميزة على تعزيز وضوح الصوت ودقته، مما يوفر صوتًا عالي الدقة لتجربة استماع غامرة.

حماية من الضوضاء الصوتية

يعزل بشكل فعال مكونات الصوت التناظرية الحساسة لمازر بورد عن التداخل والضوضاء المحتملة على مستوى PCB، مما يضمن إخراج صوت أكثر نظافة.

سهل وودي:

تصميم مبتكر وسهل الاستخدام عبر واجهات الأجهزة والبرامج وBIOS، مما يسمح لك بتخصيص وإنشاء أسلوبك الشخصي بكل سهولة.

مزلاج EZ:

يمكنك تحرير مزلاج فتحة PCIe بسهولة عند إزالة بطاقة الرسوميات، مما يجعل التثبيت والإزالة أكثر ملاءمة.

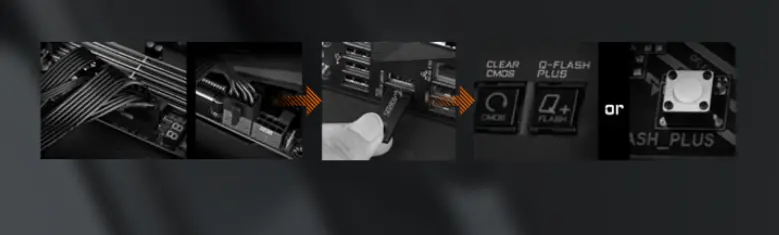

كيو فلاش بلس:

قم بتحديث BIOS بسهولة دون الحاجة إلى تثبيت وحدة المعالجة المركزية أو الذاكرة أو بطاقة الرسومات.

الخطوة 1: قم بتوصيل كابلات مصدر الطاقة ذات 24 سنًا و8 سنونًا بالمازر بورد.

الخطوة 2: نزّل ملف BIOS الخاص بالمازر بورد، وأعد تسميته إلى "gigabyte.bin"، واحفظه على محرك أقراص USB محمول بتنسيق FAT32. أدخل محرك الأقراص في منفذ Q-Flash Plus USB.

الخطوة 3: اضغط على زر Q-Flash Plus لبدء عملية تحديث BIOS التلقائي.

المروحة الذكية 6:

يوفر تبريدًا فعالًا وأداءً هادئًا لنظام ألعاب الكمبيوتر. يدعم مراوح ومضخات PWM/DC، مما يوفر إعدادات قابلة للتخصيص ومراقبة سهلة لدرجة الحرارة.

• دعم التيار العالي: كل موصل مروحة متوافق مع مراوح PWM وDC بالإضافة إلى مضخات تبريد المياه، ويدعم ما يصل إلى 24 وات (12 فولت × 2 أمبير) مع حماية مدمجة من التيار الزائد.
• التحكم الدقيق: اضبط نقاط متعددة لدرجة الحرارة وسرعة المروحة للحصول على منحنى مروحة مضبوط بدقة.
• وضع المنحنى المزدوج: اختر بين وضعي المنحدر والسلم لتناسب سيناريوهات الاستخدام المختلفة - يوفر وضع المنحدر انتقالات سلسة بينما يحافظ وضع السلم على سرعات ثابتة ضمن نطاقات درجات الحرارة.
• إيقاف المروحة: تمكين إيقاف تشغيل المروحة بالكامل عندما تنخفض درجات الحرارة إلى ما دون الحد الذي يحدده المستخدم للحصول على عملية تشغيل أكثر هدوءًا.

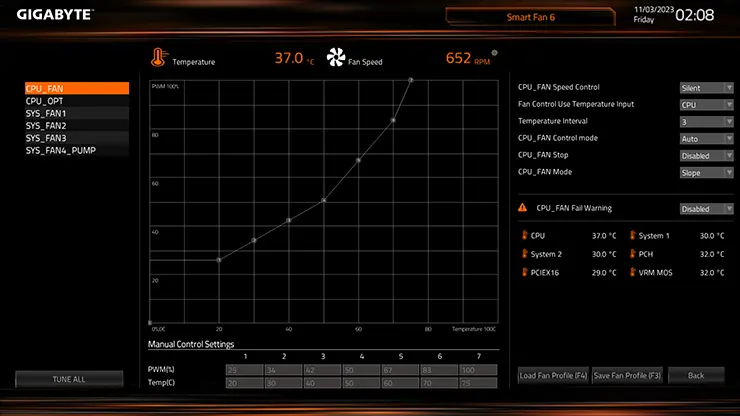

واجهة مستخدم BIOS الخاصة بـ Smart Fan 6:

1. واجهة مستخدم محسنة لمنحنى المروحة: واجهة محسنة مع نقاط تحكم متزايدة (من 5 إلى 7) ورسم بياني أكبر لسرعة المروحة لإجراء تعديلات أكثر دقة وبديهية على منحنى المروحة.
2. وضع الرسم البياني المزدوج للمنحدر/الدرج: قم بالتبديل بين وضعي التحكم في المروحة الخطي (المنحدر) والمبني على الخطوة (الدرج) لتتناسب مع احتياجات التبريد المختلفة.
3. الإدخال اليدوي: يمكن للمستخدمين المتقدمين إدخال سرعات محددة للمروحة يدويًا للتحكم الدقيق في نظام التبريد.
4. ضبط سهل: قم بتبسيط الإعداد من خلال تحديد أربع نقاط فقط على مقياس درجة الحرارة/سرعة المروحة الأساسية - سوف يقوم Smart Fan 6 تلقائيًا بإنشاء منحنى مروحة كامل استنادًا إلى مدخلاتك.
5. ملف تعريف منحنى المروحة: احفظ ملفات تعريف المروحة المخصصة مباشرة في ROM BIOS، مع الحفاظ على إعداداتك حتى بعد تحديثات BIOS.

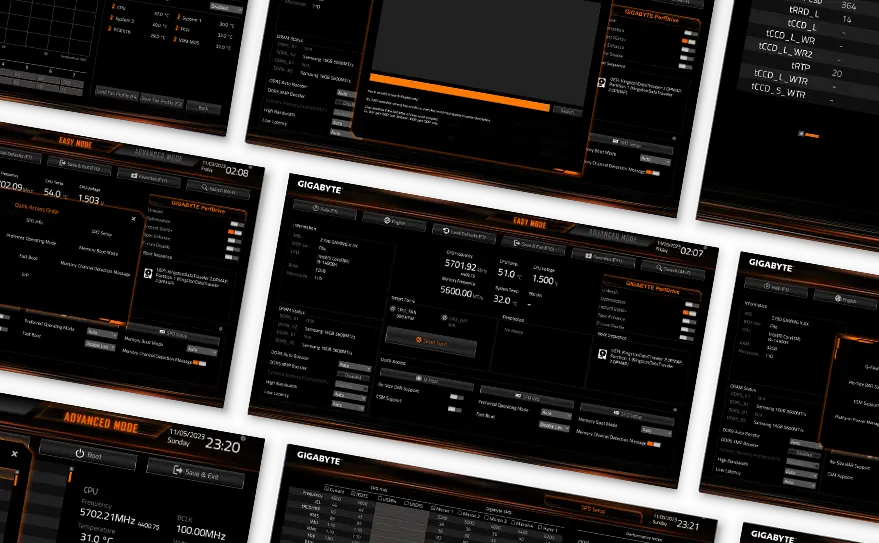

UC BIOS:

تم إعادة تصميم واجهة المستخدم وتجربة المستخدم

يتميز بواجهة محدثة مع تحسينات جمالية وتنقل بديهي للحصول على تجربة أكثر سهولة في الاستخدام.

الوصول السريع:

يقدم 9 فتحات خيارات قابلة للتخصيص في الوضع السهل، مما يسمح بالوصول الفوري إلى الإعدادات المستخدمة بشكل متكرر.

بيرف درايف:

يوفر إعدادات BIOS مخصصة تعمل تلقائيًا على ضبط أداء النظام استنادًا إلى إعداد التبريد لديك لتحقيق كفاءة مثالية.
